石油化工是典型的高温、高压、易燃易爆流程工业。氧含量既是加热炉、裂解炉等燃烧装置燃烧优化的核心变量，又是储罐、反应釜、管线等惰化保护的安全红线，更是催化裂化、硫磺回收等关键单元的过程监控依据。传统氧化锆、顺磁氧分析仪在响应速度、防爆适配、腐蚀工况与维护量上存在短板，难以满足装置长周期、安全、精细化运行需求。
本方案基于 TDLAS 技术，面向石油化工典型场景提供定制化解决方案，实现燃烧优化、本质安全、过程可控的一体化氧量监测。
|
<1 s 原位测量响应时间 |
Ex d 防爆等级 |
±0.01% vol 测量精度 |
≥8 年 免标定运行寿命 |
一、石油化工行业氧量测量背景与需求
1.1 行业工艺背景
石油化工涵盖炼油与化工两大板块，从常减压、催化裂化、加氢裂化到乙烯裂解、芳烃联合等装置，均涉及大量燃烧加热与易燃易爆介质处理。炼化装置普遍追求"安稳长满优"运行，对过程参数的实时性、可靠性与本质安全要求极为严苛。
1.2 氧量测量的核心价值
|
价值维度 |
作用机理 |
典型收益 |
|
燃烧优化 |
加热炉 / 裂解炉烟气氧量是空燃比闭环控制核心，决定热效率与 NOx |
炉效提升、燃料气单耗下降 |
|
惰化防爆 |
储罐 / 反应釜气相氧量控制，防止可燃物系进入爆炸范围 |
杜绝火灾爆炸事故 |
|
过程监控 |
再生器、硫磺回收尾气氧量，保障反应与回收效率 |
装置运行稳定、收率提升 |
1.3 行业挑战与传统技术局限
石化装置工况腐蚀性强、介质复杂、防爆要求高，传统氧分析仪普遍存在探头寿命短、漂移大、响应慢、防爆适配弱等问题，难以满足装置长周期与安全联锁的严苛要求。
二、TDLAS 激光氧含量分析仪技术原理
2.1 工作原理
TDLAS 技术基于比尔-朗伯定律，通过可调谐激光器扫描氧气近红外特征吸收谱线（760.76 nm），由探测器测量透射光强衰减，经锁相放大与谐波解调精确反演氧浓度。测量仅依赖氧分子的特征吸收，选择性极强、无消耗件。
图 1 TDLAS 激光氧含量测量原理示意
2.2 技术优势
|
优势 |
说明 |
|
原位在线 |
探头直插，无采样滞后，测量真实工况 |
|
快速响应 |
响应小于 1 秒，满足燃烧闭环与联锁要求 |
|
高精度高稳定 |
精度 ±0.01% vol ，长期免标定 |
|
强工况适应 |
耐高温、耐腐蚀、防爆 Ex d ，适配石化恶劣环境 |
|
低维护长寿命 |
无消耗件，核心器件寿命 8 年以上 |
|
多参数输出 |
同步输出氧浓度、温度、压力与诊断信息 |
2.3 产品形态与选型
|
产品形态 |
适用场景 |
特点 |
典型测点 |
|
原位式 |
高温烟道、反应器直插 |
直插测量，响应最快 |
加热炉烟道、再生器 |
|
抽取式 |
低温、洁净、需预处理场景 |
伴热采样 + 预处理 |
硫磺回收尾气 |
|
便携式 |
检修、置换、临时比对 |
快速部署 |
储罐置换、检修监测 |
三、典型应用场景与解决方案
3.1 加热炉 / 裂解炉燃烧优化
场景背景：加热炉、裂解炉是炼化装置的核心耗能设备，烟气氧量直接决定燃烧效率与 NOx 排放。氧量过高增大排烟热损失，过低则导致不完全燃烧与结焦。
痛点分析：传统氧化锆探头在高温烟气中漂移大、寿命短，顺磁分析仪抽取滞后，无法支撑动态燃烧优化。
解决方案：在炉膛出口、烟道安装原位式激光氧分析仪，实时反馈氧量至 DCS 燃烧控制回路。

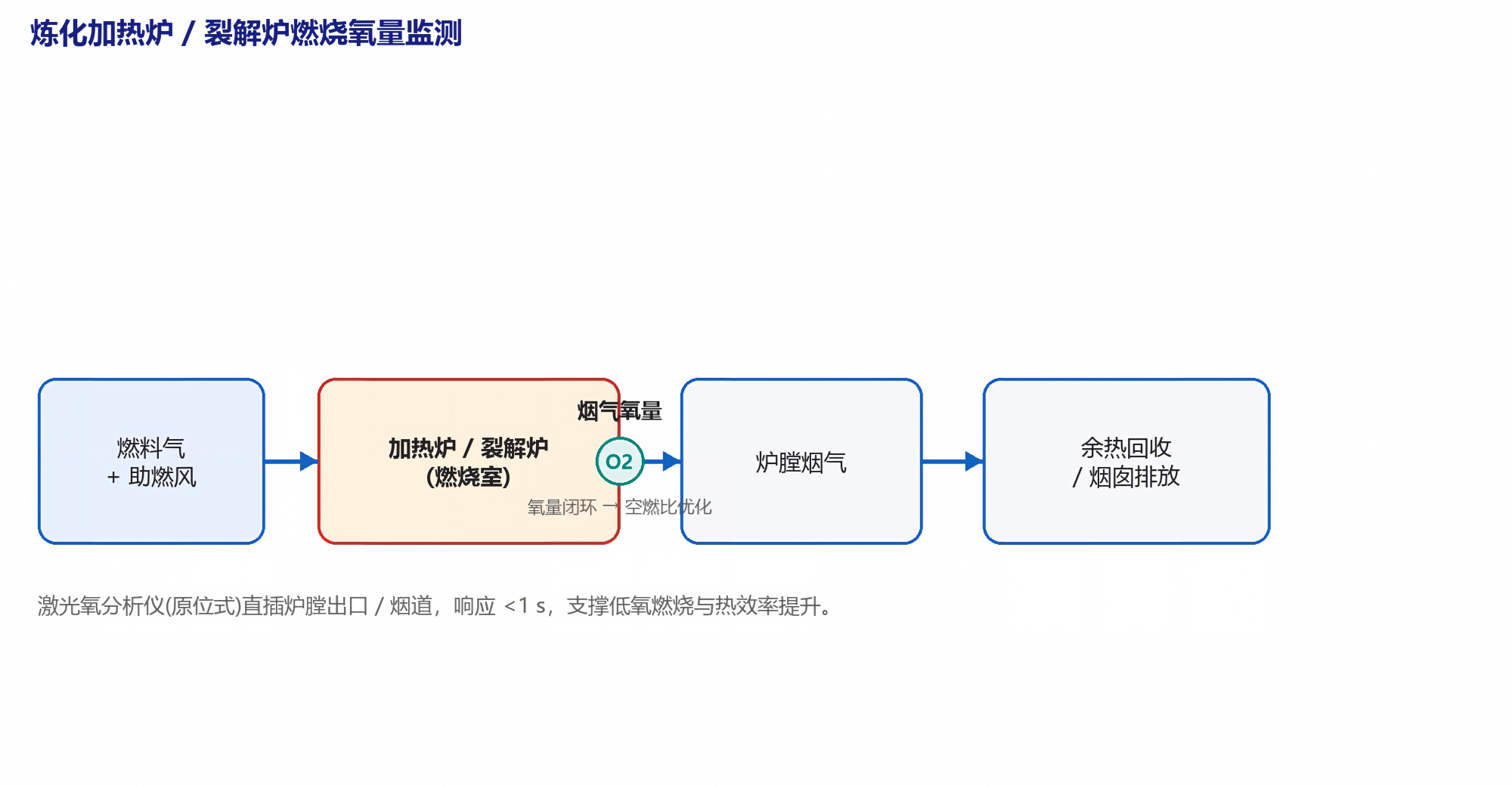

图 2 炼化加热炉 / 裂解炉燃烧氧量监测示意
|
要素 |
配置说明 |
|
测量方式 |
原位直插，激光透射 / 散射光路 |
|
安装位置 |
炉膛出口、辐射段 / 对流段烟道 |
|
系统配置 |
原位探头 + 吹扫 + 4-20 mA 控制输出 |
|
技术指标 |
量程 0~25% vol ，精度 ±0.01% vol ，响应 <1 s |
|
应用效益 |
炉效提升、燃料气单耗下降、 NOx 生成降低 |
3.2 储罐 / 反应釜惰化防爆
场景背景：储存或处理可燃、易氧化物系的储罐、反应釜，须通过惰化气体（N₂、CO₂）维持气相氧含量在爆炸下限以下，是石化本质安全的核心手段。
安全要点：惰化系统的氧含量监测是防爆"红线"，必须在线连续 + 快速联锁，任何监测滞后都可能导致爆炸风险失控。
解决方案：在储罐气相空间、反应釜顶安装激光氧分析仪，实时监测氧量，超限联动惰化阀全开或紧急切断。

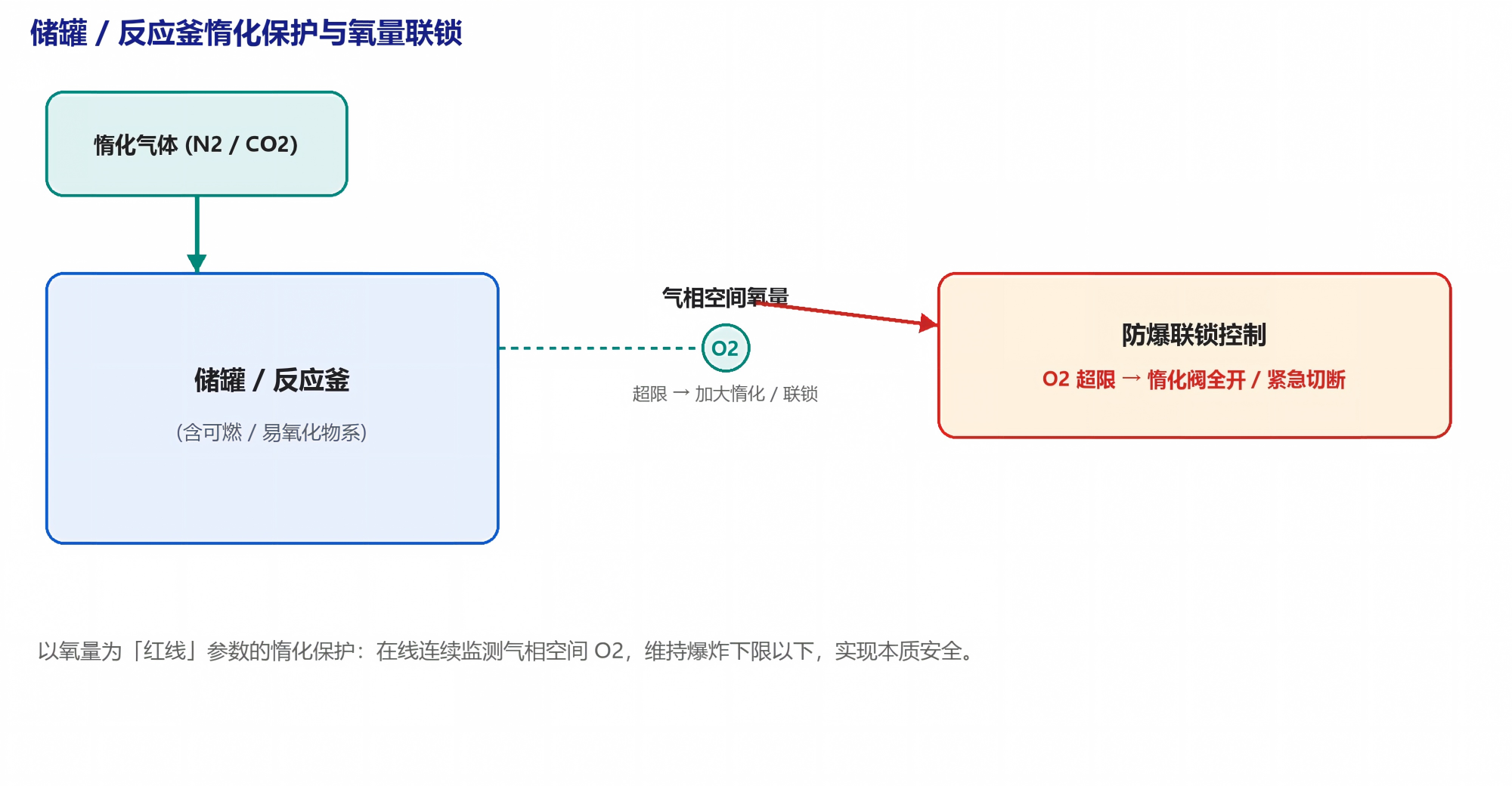

图 3 储罐 / 反应釜惰化保护与氧量联锁示意
|
要素 |
配置说明 |
|
测量方式 |
气相空间原位在线监测 |
|
安装位置 |
储罐气相空间、反应釜顶、放空管线 |
|
系统配置 |
激光氧分析仪 + SIS 联锁接口 + 惰化阀联动 |
|
技术指标 |
量程 0~25% vol ，防爆 Ex d ，联锁响应 <2 s |
|
应用效益 |
氧量控制在爆炸下限以下，实现本质安全 |
3.3 催化裂化再生器与硫磺回收
场景背景：催化裂化再生器通过烧焦再生催化剂，烟气氧量影响烧焦效率与再生效果；硫磺回收装置（克劳斯工艺）需严格控制尾气氧量以保证硫回收率。
痛点分析：再生器烟气高温、含催化剂粉尘，尾气含腐蚀性组分，传统氧分析仪测量不稳定、维护频繁。
解决方案：采用原位式 / 抽取式激光氧分析仪，分别对再生器烟气与硫磺回收尾气进行在线监测，保障再生与回收效率。
|
要素 |
配置说明 |
|
测量方式 |
再生器原位式 + 硫磺尾气抽取式 |
|
安装位置 |
再生器出口、克劳斯反应器后尾气 |
|
系统配置 |
探头 + 预处理 + DCS 控制输出 |
|
技术指标 |
耐高温、耐腐蚀，长期稳定 |
|
应用效益 |
烧焦再生稳定、硫回收率提升、尾气达标 |
四、系统集成架构
4.1 四层系统架构
系统采用"感知—传输—控制—应用"四层架构，覆盖从现场测点到上层管控的全链路。
图 4 激光氧分析仪系统集成架构
4.2 与 DCS / SIS 的对接
· DCS 对接：燃烧氧量信号接入 DCS 空燃比闭环控制；
· SIS 对接：惰化、联锁等安全场景氧量接入 SIS，实现超限联锁。
4.3 关键工程保障
· 防爆设计：危险区域选用 Ex d / Ex ia 防爆产品；
· 吹扫与防护：高温、腐蚀测点配置连续吹扫与耐腐蚀结构；
· 冗余与诊断：关键测点冗余配置，内建自检与故障报警。
五、技术指标与选型指南
5.1 主要技术指标
|
指标项 |
参数 |
备注 |
|
测量原理 |
TDLAS 激光吸收光谱 |
非接触、无消耗件 |
|
量程 |
0~25% vol （可定制） |
痕量至常量可选 |
|
精度 |
±0.01% vol 或 ±1% FS |
按量程配置 |
|
响应时间 |
<1 s |
满足闭环与联锁 |
|
防爆等级 |
Ex d / Ex ia （可选） |
危险区域适配 |
|
输出接口 |
4-20 mA 、 RS-485/Modbus 、以太网 |
DCS/SIS 对接 |
|
防护等级 |
IP65 / IP66 |
户外安装 |
5.2 选型要点速查
|
应用场景 |
推荐形态 |
关键考量 |
|
加热炉 / 裂解炉 |
原位式 |
高温烟气、快速响应、免维护 |
|
储罐 / 反应釜惰化 |
原位式 |
防爆 Ex d 、联锁、高可靠 |
|
再生器 / 硫磺尾气 |
原位 + 抽取 |
耐高温、耐腐蚀、长期稳定 |
六、应用效益
6.1 综合应用效益
|
效益维度 |
具体表现 |
|
经济效益 |
炉效提升、燃料气单耗下降，降低维护成本 |
|
安全效益 |
惰化氧量在线联锁，从源头杜绝爆炸事故 |
|
运行效益 |
装置长周期稳定运行，收率与产品质量提升 |
激光氧含量分析仪以 TDLAS 技术为核心，凭借原位在线、快速响应、高精度、防爆适配的显著优势，精准契合石油化工在燃烧优化、惰化防爆与过程监控维度的氧量测量需求，助力炼化装置实现安稳、长满、优运行。
