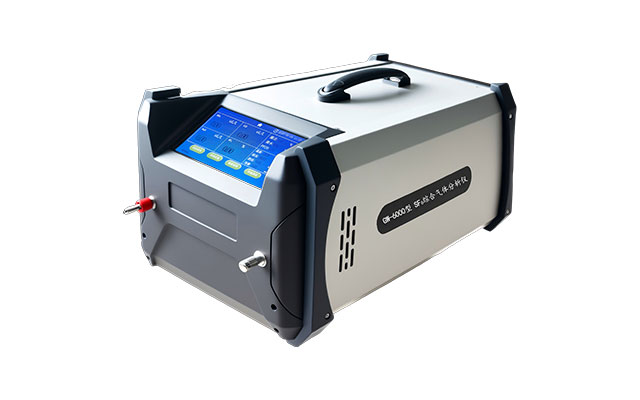

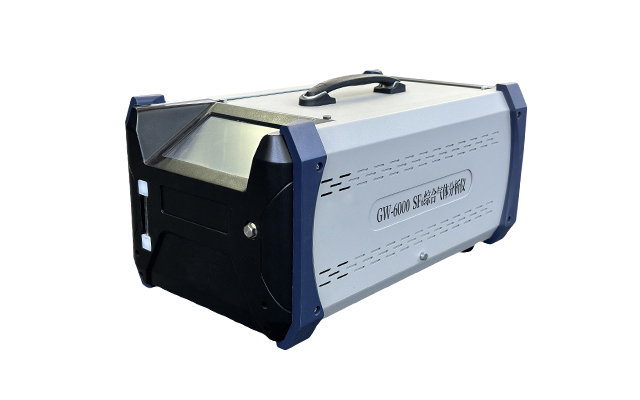

SF6综合气体分析仪

GW-6000

GW-6000型 SF6综合气体分析仪是我公司针对电力领域SF6绝缘气体微量分解产物而开发的纯光学气体分析仪。该分析仪采用了自主知识产权的长光程气体吸收池 (L-Cell),结合190-230nm 深紫外差分光谱技术(DOAS)    实现了针对SO2、H2S等气体的精确测量,同时选用红外波长滤波(GFC)   技术的红外气体传感器针对CO进行分析,具有高分辨率、低检出限,快响应性等特点,快速准确地判断出SF6断路器、互感器、GIS 和变压器等电气设备内部早期故障。


测量气体 SO2、H2S、CO、SF6

测量范围 0~100ppm、0~100ppm、0~500ppm、0%~100%

技术原理 DOAS+GFC+NDIR

应用领域 煤矿电力 -SF6分解产物检测

产品特性
  • 选取吸收更强的气体吸收波段,拥有更好的检测效果和精度。
  • 自主研发的长光程光学检测技术,光程2米以上,真正实现0.5ppm以下直测,非算法拟合。
  • SO2和H2S采用改进型紫外差分光谱(DOAS),与传统的技术相比,测量精度不受水分和粉尘影响。
  • CO采用红外波长滤波技术(GFC)搭配长光程气室(L-Cell),更低的检出限更好的抗干扰性能。
  • 光源采用高稳定性脉冲氙灯或者脉冲直流红外光源,仪器具有更长的寿命。
  • 模块化设计,光源、光谱仪、核心电路、气体室、传感器等采用模块化设计,可靠性高、可扩展性好、维护方便。


技术指标
检测组分 SO2、H2S CO 湿度 纯度
检测原理 紫外差分吸收DOAS 波长滤波红外GFC 激光微水 热导
量程 (0~100)ppm (0~500)ppm (0~1650)ppm (0~100)%
示值误差 0~10 ≤±1ppm 0~50 ≤±1.5ppm 0~500 ≤15ppm ≤±0.3%
(体积分数)
10~100 ≤±5.0% 50~500 ≤±4.0% 500~1650 ≤±3.0%
重复性 0~10 ≤0.3ppm 0~50 ≤1.5ppm 连续3次测量值偏差 ≤2.0% ≤0.2%(RSD)
10~100 ≤2.0% 50~500 ≤3.0%
最小检测量 ≤0.5ppm ≤0.5ppm ≤5ppm ≤0.1%
响应时间 <60s <60s <60s <60s
采样方法 抽取式
气体流量 500mL/min
预热时间 30min

注:详细指标数据见出厂测试报告。


各技术应用对比
技术原理 电化学法 色谱法 光学法(红外/紫外) 化学比色/电离法
气体成分 有损 有损 无损 有损
检测精度
重复性
使用寿命 电化学试剂
寿命短
定期更换载气,二年更换色谱柱 无耗材,5年以上 需更换耗材,寿命2年
耗气量 200ml 1L以上 500mL以上 1L以上
便携性 很好 极差 一般
响应速度 45秒 5分钟 70秒 2分钟


产品选型
品名 型号 备 注
SF6综合气体分析仪 GW-6000P 红外光学:CO、SF6,紫外光学:H2S、SO2,激光光学:H2O
GW-6000M 红外光学:CO、SF6,紫外光学:H2S、SO2,阻容法:H2O
GW-6000B 红外光学:CO,紫外光学:H2S、SO2,热导法:SF6,阻容法:H2O
SF6分解产物分析仪 GW-6001 红外光学:CO,紫外光学:H2S、SO2
SF6纯度微水分析仪 GW-6002 红外光学:SF6,激光光学:H2O
SF6/CF4混合气体分析仪 GW-6003 红外光学:SF6、CF4,阻容法:H2O

技术原理

当光束通过待测气体时,这些气体分子对特定波长的光谱有吸收作用,并且其吸收关系服从朗伯比尔吸收定律。通过测量窗和对比窗的光强,可以计算出待测气体的浓度。

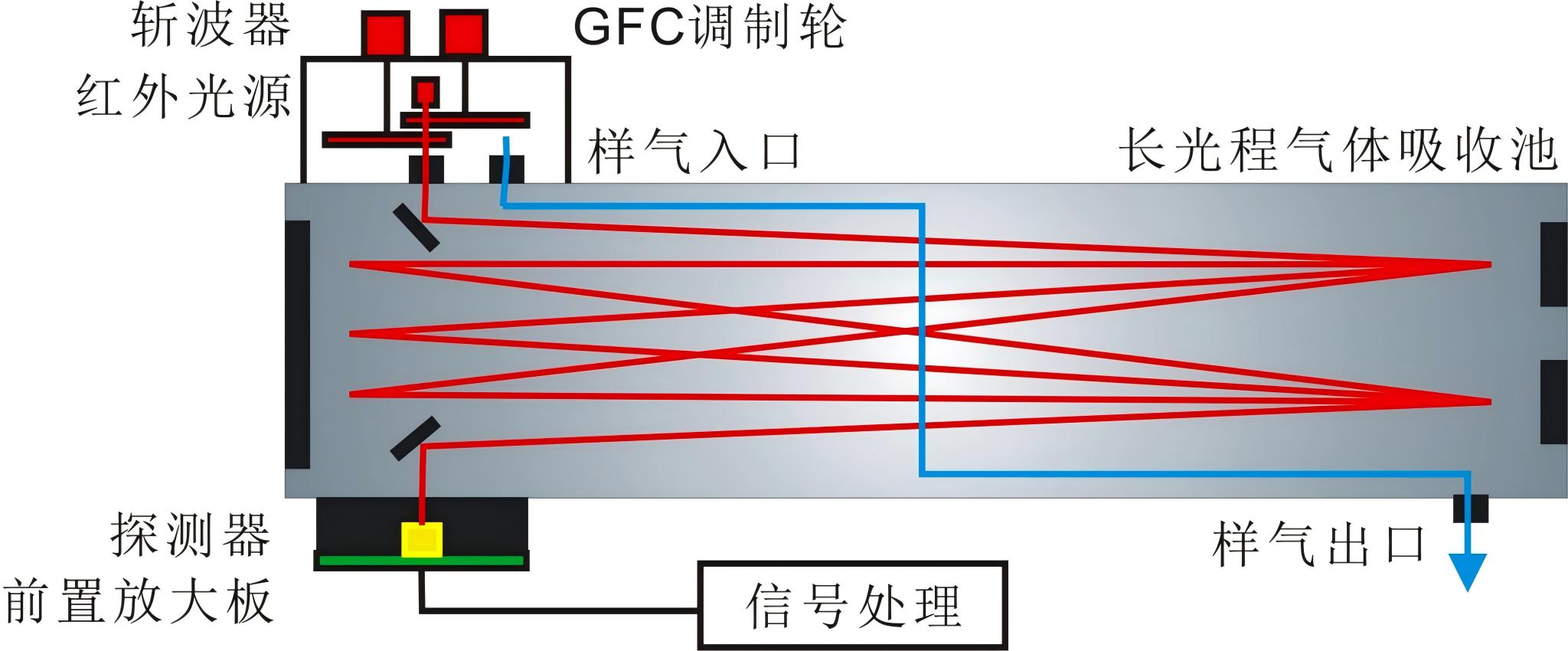

波长滤波红外GFC
进口红外光源提供长期稳定的红外光,能够满足红外气体吸收池的气体测量;高灵敏的探测器配合精心定制的、具有极强选择性的两片滤波片,选择特定波长光照射到达探测器,从而输出带有浓度信号的电压波形,提供微处理器采集和计算、校准,获得浓度信号,通过数字信号输出。同时,自动补偿因光源强度的改变,或光学器件受污染所带来的影响。

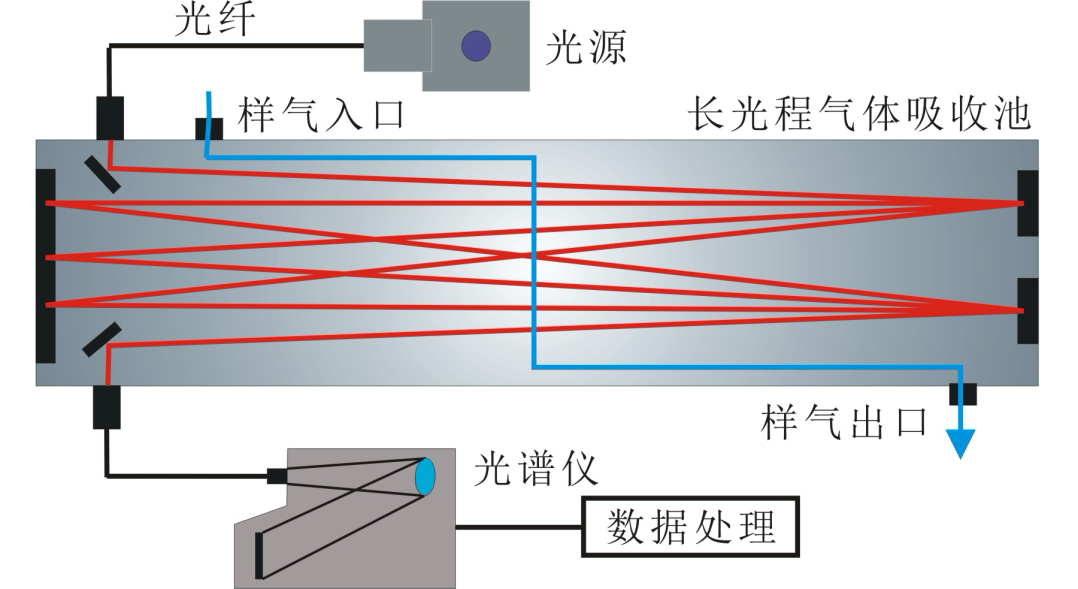

紫外差分吸收DOAS
其基本原理是利用气体分子对光线的差分吸收。在紫外和近紫外附近,分子的吸收光谱主要是由分子或原子的电子跃迁引起的,该吸收光谱包括慢变的宽带吸收和快变的窄带吸收,去除宽带吸收剩下窄带吸收后,通常称这个窄带吸收为差分吸收,对应的吸收截面为差分吸收截面。比较被测气体的差分吸收光谱和差分吸收截面,用最小二乘法拟合,可以计算出被测气体的浓度。

应用场景

煤矿电力 -SF6分解产物检测
