钢铁冶金是高能耗高温流程工业，高炉、转炉、加热炉、热风炉等环节燃烧与煤气处理贯穿全流程。氧量既是燃烧优化的核心变量，又是高炉/转炉煤气回收系统防爆的安全底线，更是煤气用户侧的品质参数。
本方案基于 TDLAS 技术，面向钢铁冶金典型场景提供定制化解决方案，实现燃烧优化、煤气回收本质安全与过程可控的一体化氧量监测。
|
<1 s 原位测量响应 |
Ex d 防爆等级 |
±0.01% vol 测量精度 |
≥8 年 免标定寿命 |
一、钢铁冶金行业氧量测量背景与需求
1.1 行业工艺背景
钢铁冶金涵盖烧结、炼铁、炼钢、轧钢等工序，涉及大量煤气（高炉煤气、转炉煤气、焦炉煤气）的产生、回收与利用，以及加热炉、热风炉等燃烧设备，氧量测量贯穿燃烧与安全两条主线。
1.2 氧量测量的核心价值
|
价值维度 |
作用机理 |
典型收益 |
|
燃烧优化 |
加热炉 / 热风炉烟气氧量是空燃比闭环控制核心 |
降低燃耗、减少 NOx |
|
煤气回收安全 |
煤气柜前氧量联锁，防止煤气柜爆炸 |
杜绝煤气爆炸事故 |
|
过程监控 |
煤气热值、燃烧气氛氧量监控 |
稳定煤气利用、提升品质 |
1.3 行业挑战与传统技术局限
煤气含尘高、含腐蚀性组分，高温烟气工况恶劣，传统氧分析仪漂移大、寿命短、响应慢，难以满足煤气回收安全联锁与长周期运行要求。
二、TDLAS 激光氧含量分析仪技术原理
2.1 工作原理
TDLAS 技术基于比尔-朗伯定律，通过可调谐激光器扫描氧气近红外特征吸收谱线（760.76 nm），由探测器测量透射光强衰减，经锁相放大与谐波解调精确反演氧浓度。测量仅依赖氧分子的特征吸收，选择性极强、无消耗件，可从常量到 ppb 级痕量全量程覆盖。
图 1 TDLAS 激光氧含量测量原理示意
2.2 技术优势
|
优势 |
说明 |
|
原位在线 |
探头直插，无采样滞后，测量真实工况 |
|
快速响应 |
响应小于 1 秒，满足闭环与联锁要求 |
|
高精度高稳定 |
精度 ±0.01% vol （痕量可达 ppb 级），长期免标定 |
|
强工况适应 |
耐高温、耐粉尘、耐腐蚀、防爆，适配恶劣环境 |
|
低维护长寿命 |
无消耗件，核心器件寿命 8 年以上 |
|
多参数输出 |
同步输出氧浓度、温度、压力与诊断信息 |
2.3 产品形态与选型
|
产品形态 |
适用场景 |
特点 |
典型测点 |
|
原位式 |
高温烟道、反应器、管道直插 |
直插测量，响应最快 |
炉膛、烟道、工艺管线 |
|
抽取式 |
低温、洁净、需预处理场景 |
伴热采样 + 预处理 |
尾气、洁净气体 |
|
便携式 |
检修、置换、临时比对 |
快速部署 |
置换、检修监测 |
三、典型应用场景与解决方案
3.1 高炉煤气回收氧量联锁
场景背景：高炉煤气中含 CO 与可燃组分，若混入空气使 O₂ 升高，进入煤气柜极易引发爆炸。氧量联锁是高炉煤气回收系统的安全底线。
痛点分析：传统氧分析仪响应慢、防爆适配弱，难以及时触发联锁，存在安全盲区。
解决方案：在煤气柜前管线安装原位式激光氧分析仪，实时监测煤气中 O₂，超限立即联锁拒收或切换放散。

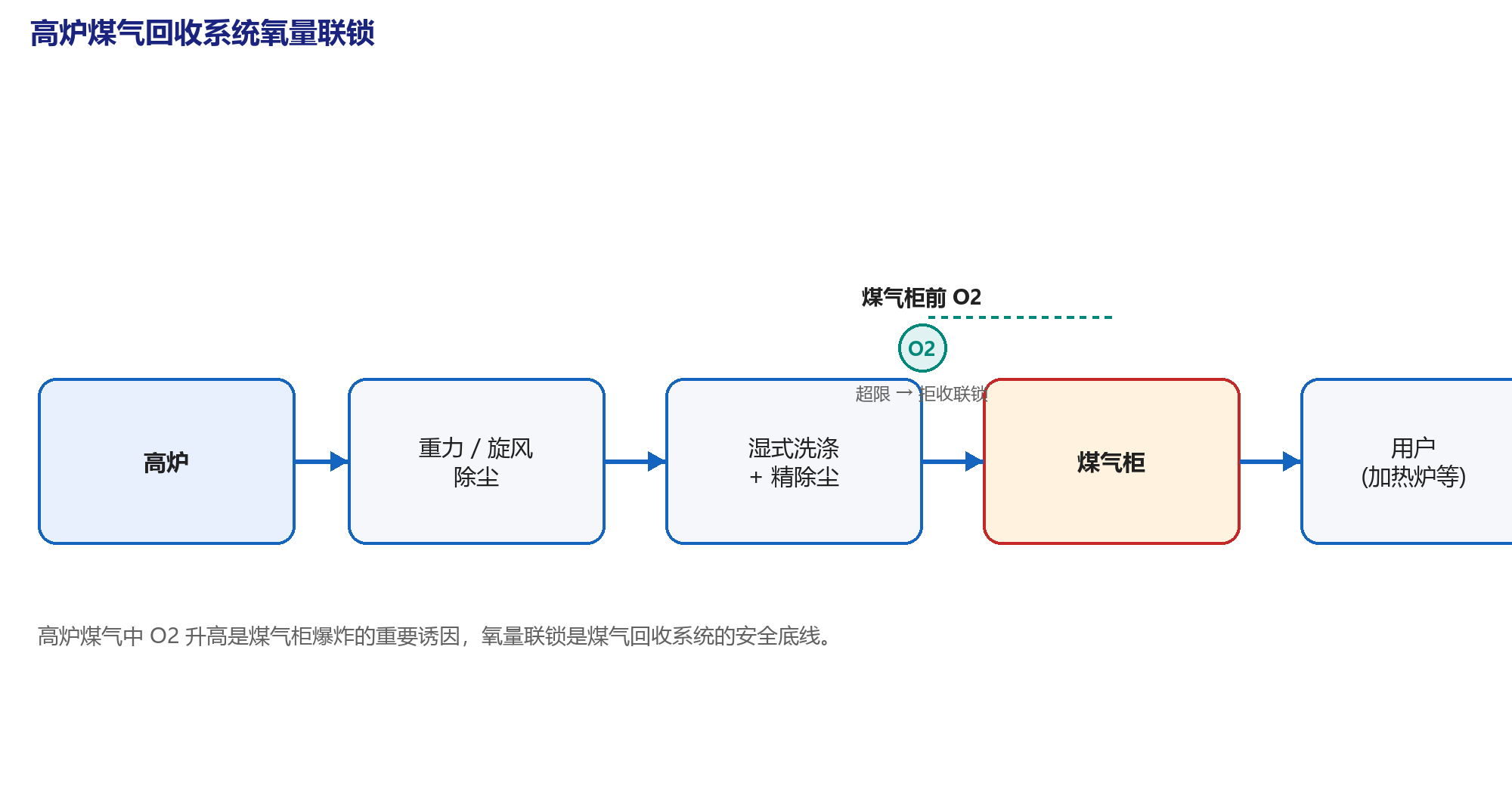

图 2 高炉煤气回收系统氧量联锁示意
|
要素 |
配置说明 |
|
测量方式 |
管线原位直插，实时监测 |
|
安装位置 |
煤气柜前主管线、除尘后管路 |
|
系统配置 |
原位探头 + SIS 联锁接口 + 放散阀联动 |
|
技术指标 |
量程 0~25% vol ，防爆 Ex d ，联锁响应 <2 s |
|
应用效益 |
煤气柜氧量实时可控，杜绝爆炸事故 |
3.2 加热炉 / 热风炉燃烧优化
场景背景：加热炉、热风炉是钢铁轧制与高炉送风的核心耗能设备，烟气氧量直接决定燃烧效率与 NOx 排放。
痛点分析：高温烟气工况下传统氧分析仪漂移大、响应慢，燃烧控制偏离最佳工况。
解决方案：在加热炉、热风炉炉膛出口安装原位式激光氧分析仪，实时反馈氧量至燃烧控制回路。

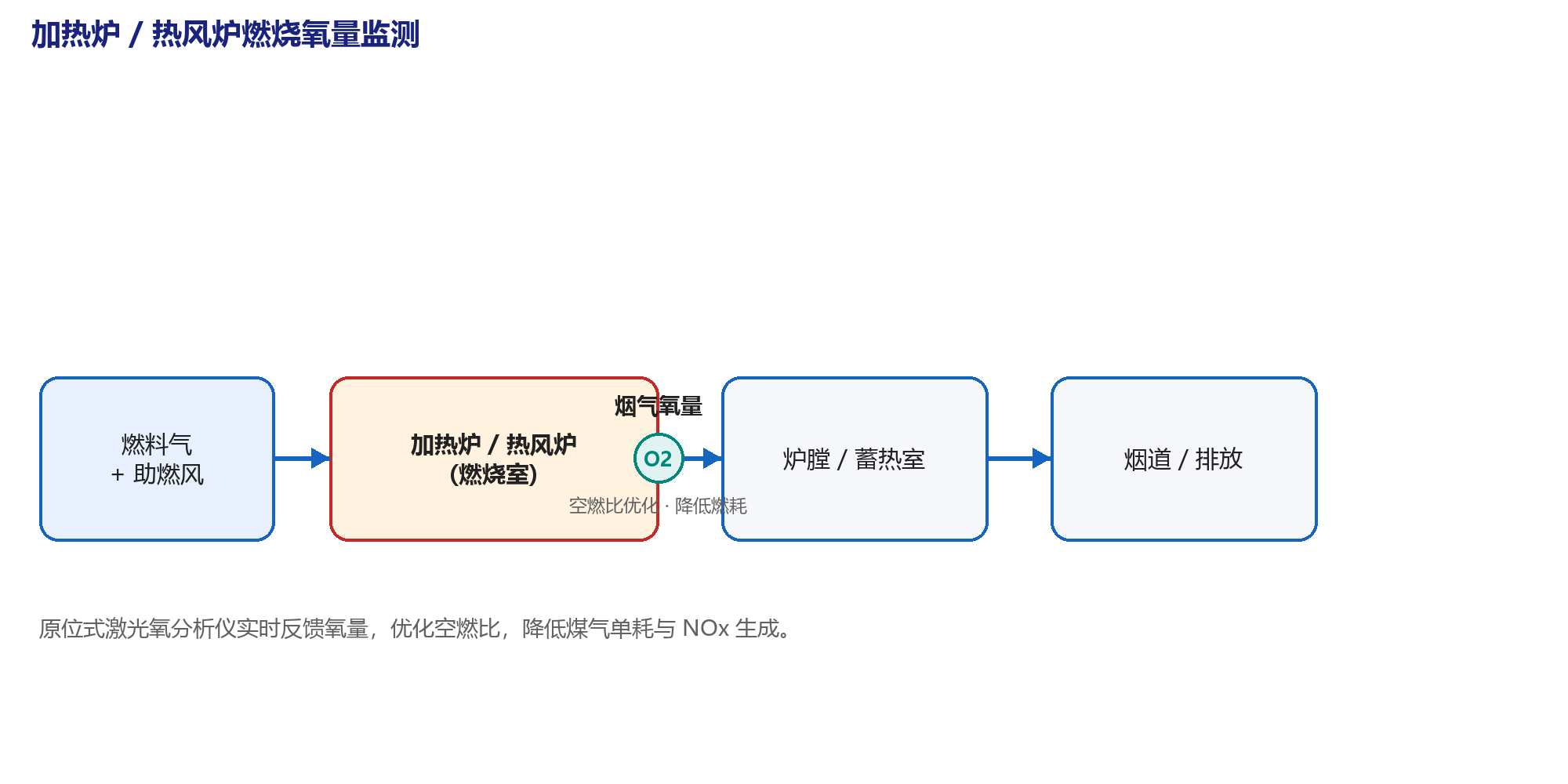

图 3 加热炉 / 热风炉燃烧氧量监测示意
|
要素 |
配置说明 |
|
测量方式 |
原位直插，耐高温 |
|
安装位置 |
加热炉炉膛出口、热风炉烟道 |
|
系统配置 |
原位探头 + 吹扫 + DCS 控制输出 |
|
技术指标 |
量程 0~25% vol ，响应 <1 s |
|
应用效益 |
煤气单耗下降、 NOx 生成降低 |
3.3 转炉煤气回收安全监测
场景背景：转炉煤气回收同样面临氧量升高引发爆炸的风险，氧量联锁是转炉煤气回收系统的安全底线。
痛点分析：转炉冶炼周期短、煤气成分波动大，需快速、可靠的氧量联锁。
解决方案：在转炉煤气回收管线安装原位式激光氧分析仪，超限联锁拒收煤气。
|
要素 |
配置说明 |
|
测量方式 |
管线原位直插 |
|
安装位置 |
转炉煤气回收主管线 |
|
系统配置 |
防爆探头 + SIS 联锁 + 放散联动 |
|
技术指标 |
防爆 Ex d ，联锁响应 <2 s |
|
应用效益 |
转炉煤气回收本质安全 |
四、系统集成架构
4.1 四层系统架构
系统采用"感知—传输—控制—应用"四层架构，覆盖从现场测点到上层管控的全链路。
图 4 激光氧分析仪系统集成架构
4.2 与 DCS / SIS 的对接
· DCS 对接：燃烧、过程氧量信号接入 DCS 闭环控制；
· SIS 对接：惰化、防爆等安全场景氧量接入 SIS，实现超限联锁。
4.3 关键工程保障
· 防爆设计：危险区域选用 Ex d / Ex ia 防爆产品；
· 吹扫与防护：高温、粉尘、腐蚀测点配置连续吹扫与防护结构；
· 冗余与诊断：关键测点冗余配置，内建自检与故障报警。
五、技术指标与选型指南
5.1 主要技术指标
|
指标项 |
参数 |
备注 |
|
测量原理 |
TDLAS 激光吸收光谱 |
非接触、无消耗件 |
|
量程 |
0~25% vol （痕量 ppb 可选） |
按需定制 |
|
精度 |
±0.01% vol 或 ±1% FS |
按量程配置 |
|
响应时间 |
<1 s |
满足闭环与联锁 |
|
防爆等级 |
Ex d / Ex ia （可选） |
危险区域适配 |
|
输出接口 |
4-20 mA 、 RS-485/Modbus 、以太网 |
DCS/SIS 对接 |
|
防护等级 |
IP65 / IP66 |
户外安装 |
5.2 选型要点速查
|
应用场景 |
推荐形态 |
关键考量 |
|
高炉煤气回收 |
原位式 |
防爆 Ex d 、快速联锁、耐尘 |
|
加热炉 / 热风炉 |
原位式 |
高温烟气、快速响应、免维护 |
|
转炉煤气回收 |
原位式 |
防爆、高可靠联锁 |
六、应用效益
6.1 综合应用效益
|
效益维度 |
具体表现 |
|
经济效益 |
燃耗下降、维护成本降低 |
|
安全效益 |
煤气回收本质安全，杜绝爆炸 |
|
运行效益 |
装置长周期稳定运行 |
激光氧含量分析仪以 TDLAS 技术为核心，凭借原位在线、快速响应、防爆适配的显著优势，精准契合钢铁冶金在燃烧优化与煤气回收安全的氧量测量需求，助力钢铁企业实现高效、安全、绿色生产。
