深度剖析激光氧含量分析仪在火力发电过程工艺中的应用及解决方案（电力行业篇）

氧含量是贯穿火力发电全过程的核心工艺参数：它既是锅炉燃烧优化的直接控制变量，又是煤粉制备、氢冷发电机置换等环节的安全防爆红线，更是烟气排放连续监测（CEMS）中污染物浓度折算的法定基准量。传统氧化锆、顺磁与电化学氧分析仪在响应速度、漂移、维护量与恶劣工况适应性上存在明显短板，难以满足智慧电厂对在线、原位、低维护、高可靠氧量监测的升级需求。

本方案基于 TDLAS（可调谐半导体激光吸收光谱）技术的激光氧含量分析仪，针对电力行业六大典型场景提供定制化解决方案，实现燃烧优化、安全联锁与环保排放的一体化监测，助力发电企业实现节能降耗、本质安全、合规排放三大目标。

原位测量响应时间

±0.01% vol

测量精度（氧量）

≥8 年

免标定运行寿命

1~3 g/kWh

预期供电煤耗下降

一、电力行业氧量测量背景与需求

1.1 电力行业工艺背景

电力行业是我国能源体系的基石，火电（含燃煤、燃气、生物质）长期承担基荷与调峰双重任务。在"双碳"目标与新型电力系统建设背景下，火电机组正从"单一发电"向"灵活调峰 + 高效低碳 + 深度调峰"转型，对运行精细化、安全性与环保合规提出了更高要求。

从工艺流程看，氧含量贯穿发电的多个关键环节：锅炉燃烧需要精确控制过量空气系数；制粉系统需要通过惰化与氧量联锁防止煤粉爆炸；汽轮发电机氢冷系统在气体置换过程中必须严格控制氧含量以规避爆燃风险；烟气排放则以氧含量为基准进行污染物浓度折算。氧量测量的准确、快速与可靠，直接决定机组的经济性、安全性与环保达标水平。

1.2 氧量测量的核心价值

氧量测量在电力行业的价值可归纳为三个维度：

价值维度	作用机理	典型收益
燃烧优化	实时氧量是空燃比闭环控制的核心反馈量，直接影响燃烧效率与 NOx 生成	锅炉效率提升、供电煤耗下降、低氮燃烧达标
安全防爆	煤粉、氢气等可燃介质系统需将氧量控制在爆炸下限以下，实现本质安全	杜绝煤粉爆燃、氢爆等重大事故
环保排放	CEMS 以基准含氧量折算污染物浓度，氧量是排放数据合规的法定基准	排放数据真实合规、避免环保处罚

1.3 传统氧量测量技术的局限

目前电力行业普遍采用的氧化锆、顺磁与电化学氧分析仪，在长期运行中暴露出共性短板，制约了精细化控制水平的提升：

技术类型	原理	主要局限	典型问题
氧化锆	固体电解质浓差电池	探头高温易老化、漂移大、寿命短	需频繁标定，探头数月需更换
顺磁式	氧的顺磁性差异	需抽取预处理，响应滞后、系统复杂	样气预处理维护量大、易堵易腐蚀
电化学	电解反应电流	消耗型电极，寿命有限、需定期更换	高粉尘、高温烟气下易失效

结论：传统氧量测量存在"响应慢、漂移大、维护多、工况适应性差"四大痛点，难以满足智慧电厂对原位、在线、低维护、高可靠氧量监测的升级需求，激光光谱技术应运而生。

二、TDLAS 激光氧含量分析仪技术原理

2.1 工作原理

TDLAS（可调谐二极管激光吸收光谱，可调谐半导体激光吸收光谱）技术基于比尔-朗伯定律：特定气体分子在特征波长处对激光具有选择性吸收，吸收强度与气体浓度成正比。系统通过可调谐激光器发射窄线宽激光，扫描氧气在近红外波段的特征吸收谱线（760.76 nm 处），由探测器测量透射光强的衰减，经锁相放大与谐波解调，精确反演出氧气浓度。

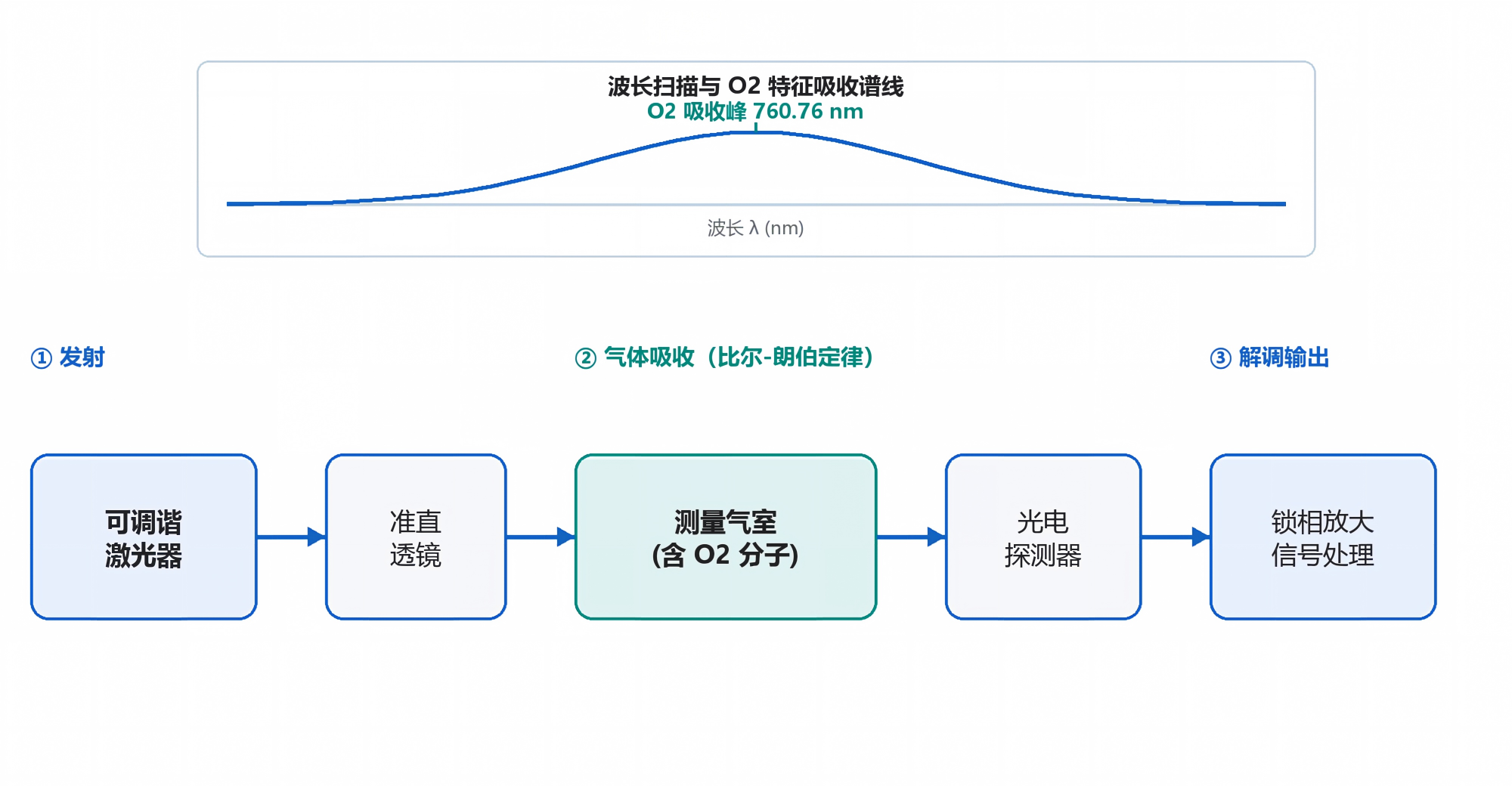

TDLAS 激光氧含量测量原理示意

图 1 TDLAS 激光氧含量测量原理示意

由于测量只依赖于氧分子对激光的特征吸收，与其他气体成分互不干扰，因此具有极强的选择性；同时以光谱吸收为依据，无需消耗性电极，从根本上解决了传统技术的漂移与寿命问题。

2.2 技术优势

优势	说明
原位在线	探头直接插入烟道 / 管道，无需抽取预处理，测量真实工况，无采样滞后
快速响应	响应时间小于 1 秒，满足燃烧闭环控制与联锁保护的实时性要求
高精度高稳定	氧量精度可达 ±0.01% vol （量程下），长期漂移极小，免标定运行
强工况适应	耐高温、高粉尘、强腐蚀，适配炉膛、磨煤机、氢冷系统等恶劣场景
低维护长寿命	无消耗件、无化学药剂，维护量低，核心器件寿命达 8 年以上
多参数输出	可同步输出氧浓度、温度、压力等参数，支持诊断与自检功能

2.3 产品形态与选型

针对电力行业不同测点特性，激光氧含量分析仪提供多种产品形态：

产品形态	适用场景	特点	典型测点
原位式	高温烟道、磨煤机出口、管道直插	直接插入测量，无需采样，响应最快	省煤器出口、磨煤机出口
抽取式	低温、洁净或需多点巡回场景	伴热采样 + 预处理，测量稳定	SCR 入口、 CEMS 总排口
便携式	现场巡检、检修置换、临时比对	手持 / 便携，快速部署	氢冷置换、检修监测

三、典型应用场景与解决方案

3.1 燃煤锅炉燃烧优化

场景背景：燃煤锅炉的燃烧效率与过量空气系数直接相关，烟气氧量是空燃比闭环控制的核心变量。氧量过高导致排烟热损失增大，氧量过低则造成不完全燃烧、飞灰含碳量升高，并加剧结焦与高温腐蚀风险。

痛点分析：传统氧化锆探头在高温烟气中长期漂移大、寿命短，导致燃烧控制偏离最佳工况；顺磁分析仪抽取滞后，无法支撑快速调峰下的动态燃烧优化。

解决方案：在省煤器出口、SCR 入口等位置安装原位式激光氧含量分析仪，实时测量烟气氧量并送入 DCS 燃烧控制回路，实现氧量闭环优化与氨喷射精确配比。

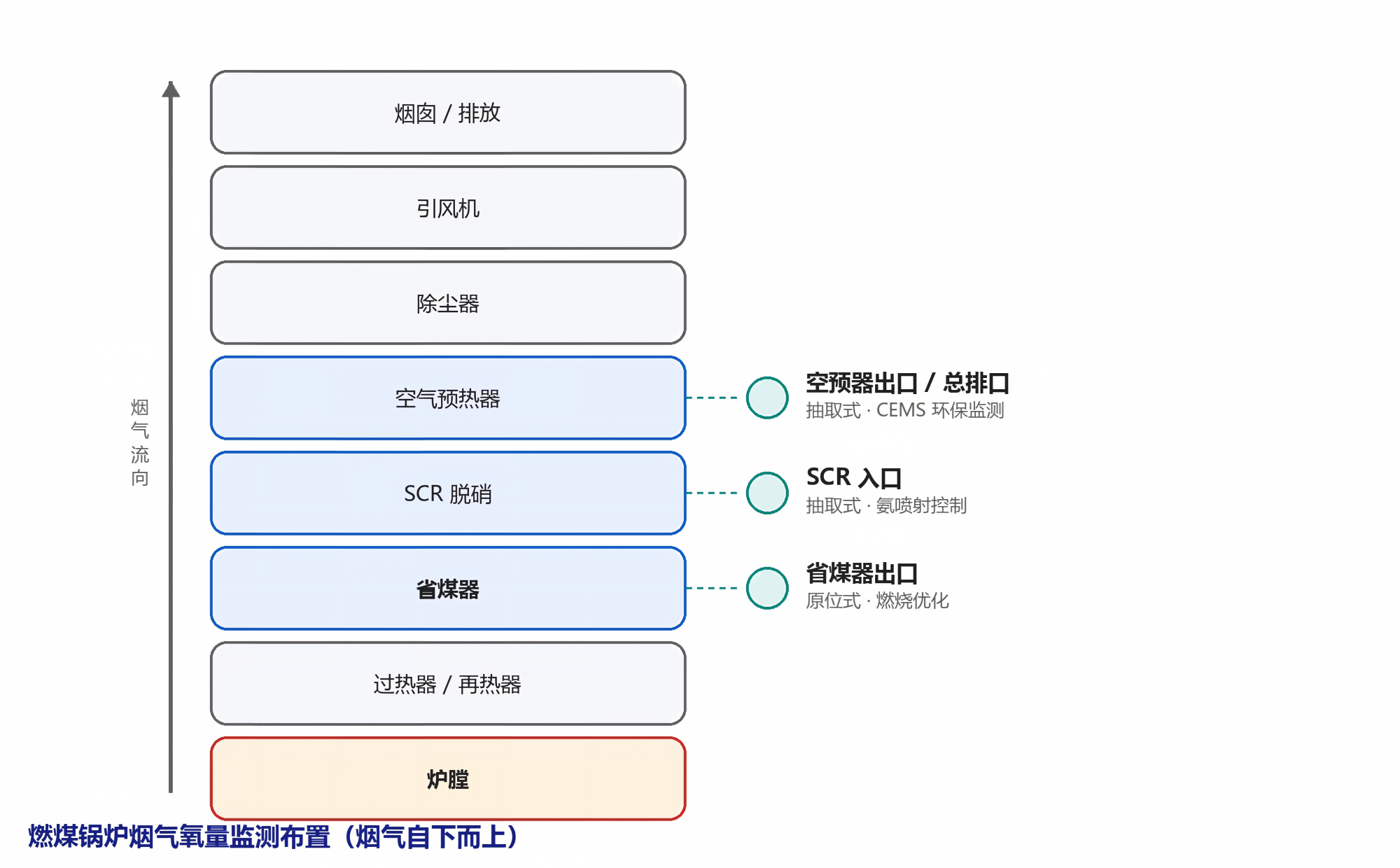

燃煤锅炉烟气氧量监测布置示意

图 2 燃煤锅炉烟气氧量监测布置示意

要素	配置说明
测量方式	原位直插，激光透射或散射光路
安装位置	省煤器出口、 SCR 入口、空预器出口
系统配置	原位探头 + 控制单元 + 吹扫装置 + 4-20 mA/RS-485 输出
技术指标	量程 0~25% vol ，精度 ±0.01% vol，响应 <1 s
应用效益	锅炉效率提升 0.5%~1%，供电煤耗下降 1~3 g/kWh ， NOx 生成量降低

3.2 燃气轮机与燃气锅炉

场景背景：燃气轮机与燃气锅炉采用低氮燃烧技术，燃烧组织对氧量控制要求更严。燃气轮机还涉及防喘振、燃烧室温度场监控等高动态工况。

痛点分析：燃气燃烧火焰温度高、烟气成分变化快，传统电化学/氧化锆传感器在高温、快变工况下响应不足、寿命有限。

解决方案：采用原位式激光氧分析仪，在燃烧室出口或余热锅炉入口直插测量，实时反馈氧量，配合燃烧控制系统实现低氮、稳定燃烧。

要素	配置说明
测量方式	原位直插，快速扫描
安装位置	燃烧室出口、余热锅炉（ HRSG）入口
系统配置	原位探头 + 高温吹扫 + 快速控制输出（4-20 mA 快环）
技术指标	响应 <1 s ，可适应高温高速烟气
应用效益	低氮燃烧稳定达标，调峰工况燃烧动态响应能力提升

3.3 磨煤机及煤粉系统惰化防爆

场景背景：煤粉制备系统是燃煤电厂重大火灾爆炸风险源。磨煤机、煤粉仓及输送管道内煤粉与空气混合达到一定浓度时，遇火源即可能发生爆燃。通过向系统注入惰化气体（CO₂、N₂）并实时监测氧含量，将其控制在爆炸下限以下，是本质安全的核心手段。

安全要点：惰化系统的氧含量控制是防爆“红线”，必须实现在线连续监测 + 快速联锁，任何监测滞后都可能导致爆炸风险失控。

解决方案：在磨煤机出口、煤粉管道等位置安装原位式激光氧分析仪，实时监测系统氧含量，超限时立即联动加大惰化气体注入或紧急停磨。

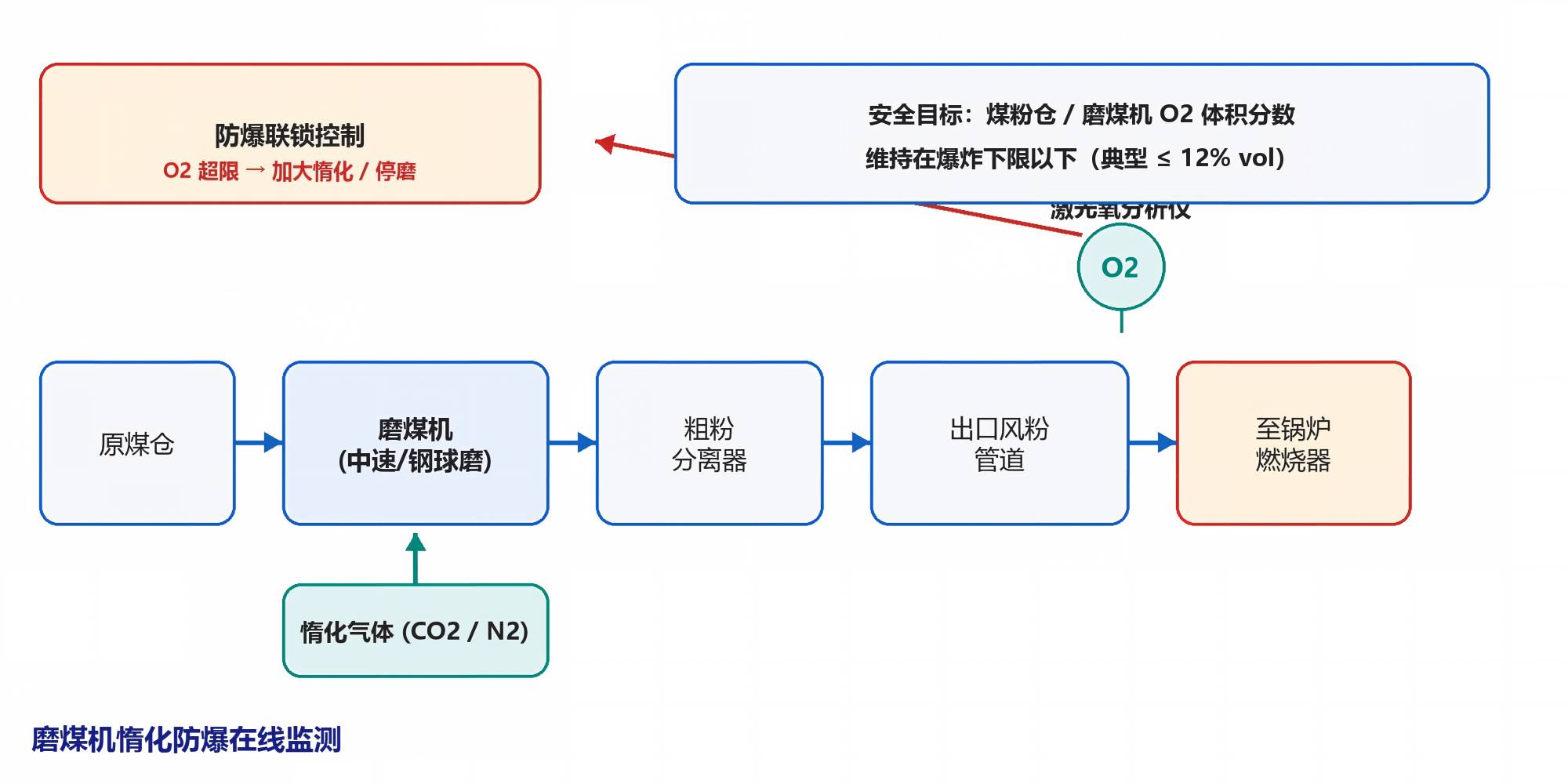

磨煤机惰化防爆在线监测示意

图 3 磨煤机惰化防爆在线监测示意

要素	配置说明
测量方式	出口管道原位直插，实时监测
安装位置	磨煤机出口、煤粉分离器、煤粉仓
系统配置	原位探头 + 防爆控制单元 + SIS 联锁接口 + 惰化阀联动
技术指标	量程 0~25% vol ，防爆等级 Ex d ，联锁响应 <2 s
应用效益	氧量控制在爆炸下限以下，实现磨煤机系统本质安全

3.4 汽轮发电机氢冷系统

场景背景：大型汽轮发电机普遍采用氢气冷却，氢气纯度高、散热好、损耗低。发电机启停机及检修过程中，需进行"空气—CO₂—H₂"（开机）与"H₂—CO₂—空气"（停机）的气体置换，置换过程中若氢氧比例进入爆炸范围，将引发严重事故。

痛点分析：置换过程氧含量变化快、现场环境复杂，传统手持式或间歇式检测难以实现全程在线、连续、可靠的氧含量监控，存在安全盲区。

解决方案：采用激光氧含量分析仪（在线式 + 便携式组合），对置换过程中的氧含量进行在线连续监测，并与密封油系统空侧氧量监测联动，确保置换安全可控。

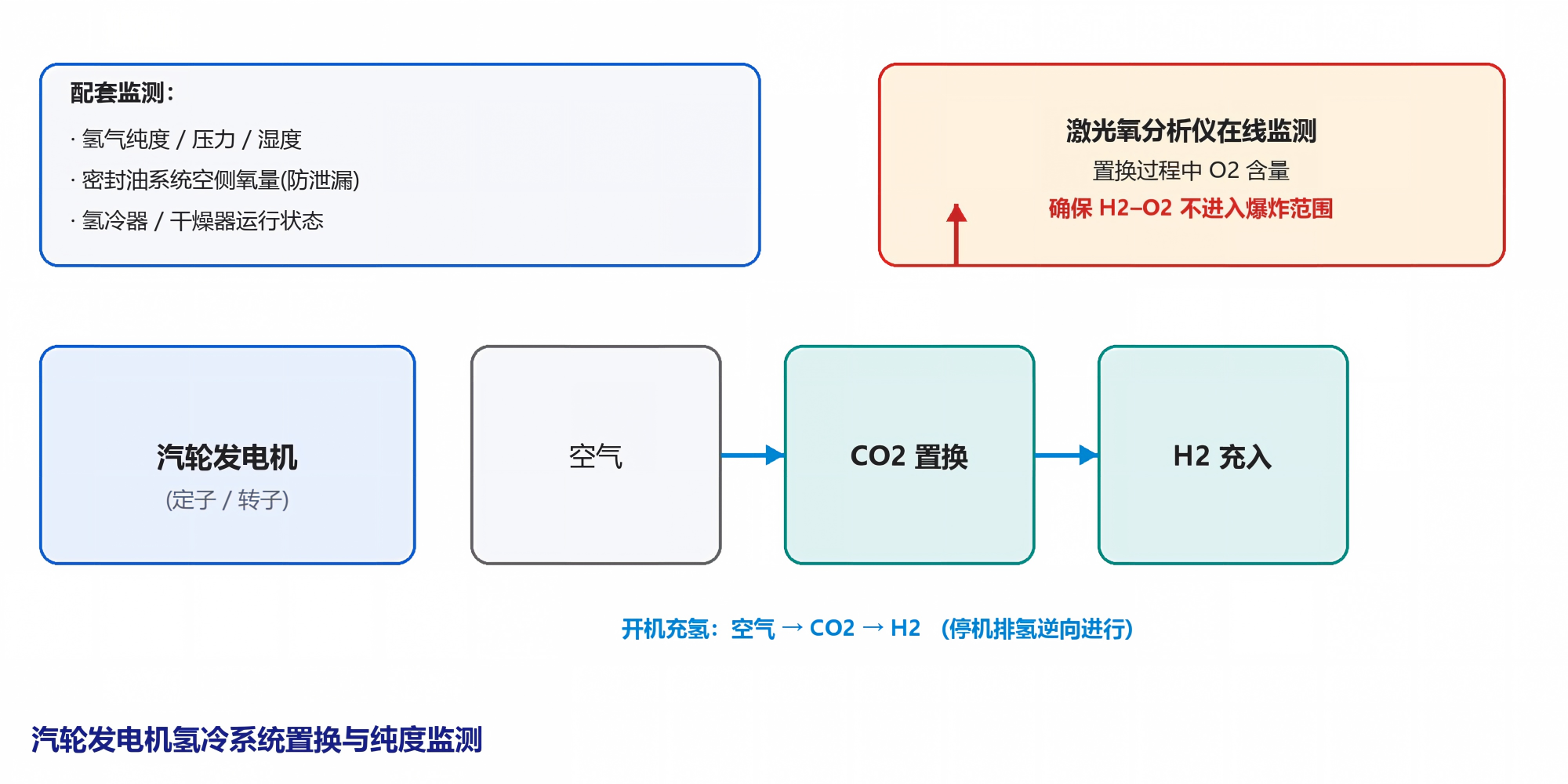

汽轮发电机氢冷系统置换与纯度监测示意

图 4 汽轮发电机氢冷系统置换与纯度监测示意

要素	配置说明
测量方式	在线式 + 便携式组合，置换过程连续监测
安装位置	置换管路、密封油系统空侧、氢冷器回路
系统配置	在线氧分析仪 + 便携氧分析仪 + 联锁报警 + 数据记录
技术指标	量程 0~25% vol ，精度 ±0.01% vol ，防爆 Ex d
应用效益	置换全程氧含量可视可控，杜绝氢爆风险，缩短检修置换时间

3.5 循环流化床（CFB）锅炉

场景背景：循环流化床锅炉具有燃料适应性强、炉内脱硫、低氮燃烧等特点，广泛用于燃用劣质煤、煤矸石及生物质掺烧。其燃烧过程呈流态化，烟气含尘量高、工况波动大。

痛点分析：CFB 锅炉烟气含尘量大、炉内气固两相流复杂，传统氧量测点易被粉尘污染、磨损，测量稳定性差。

解决方案：采用原位式激光氧分析仪，配合强吹扫与耐磨结构设计，在炉膛出口、分离器出口稳定测量烟气氧量，支撑燃烧与脱硫脱硝的协调控制。

要素	配置说明
测量方式	原位直插 + 强吹扫防尘
安装位置	炉膛出口、旋风分离器出口
系统配置	耐磨探头 + 反吹装置 + DCS 控制输出
技术指标	适应高粉尘，免维护周期长
应用效益	劣质煤 / 掺烧工况下燃烧稳定，脱硫脱硝效率提升

3.6 烟气排放 CEMS 环保监测

场景背景：烟气排放连续监测系统（CEMS）是环保监管的法定手段，SO₂、NOx、颗粒物等污染物的排放浓度须按基准含氧量进行折算，氧量是 CEMS 中不可或缺的基准参数，其准确性直接决定排放数据是否合规。

痛点分析：氧量测量不准会导致折算浓度失真，轻则数据无效，重则被认定为超标排放，面临环保处罚与信用风险。

解决方案：在 CEMS 取样点或总排口安装抽取式激光氧分析仪，与 CEMS 系统集成，提供高精度、高稳定的氧量基准，支撑污染物浓度的准确折算。

要素	配置说明
测量方式	抽取式，伴热采样 + 预处理
安装位置	CEMS 采样平台、总排口烟道
系统配置	抽取探头 + 预处理 + 激光分析主机 + CEMS 数据对接
技术指标	精度 ±0.01% vol ，长期稳定性优，数据可追溯
应用效益	排放折算数据真实合规，规避环保处罚风险

四、系统集成架构

4.1 四层系统架构

激光氧含量分析系统采用"感知—传输—控制—应用"四层架构，覆盖从现场测点到上层管控的全链路，支撑燃烧优化、安全联锁与环保监测的协同运行。

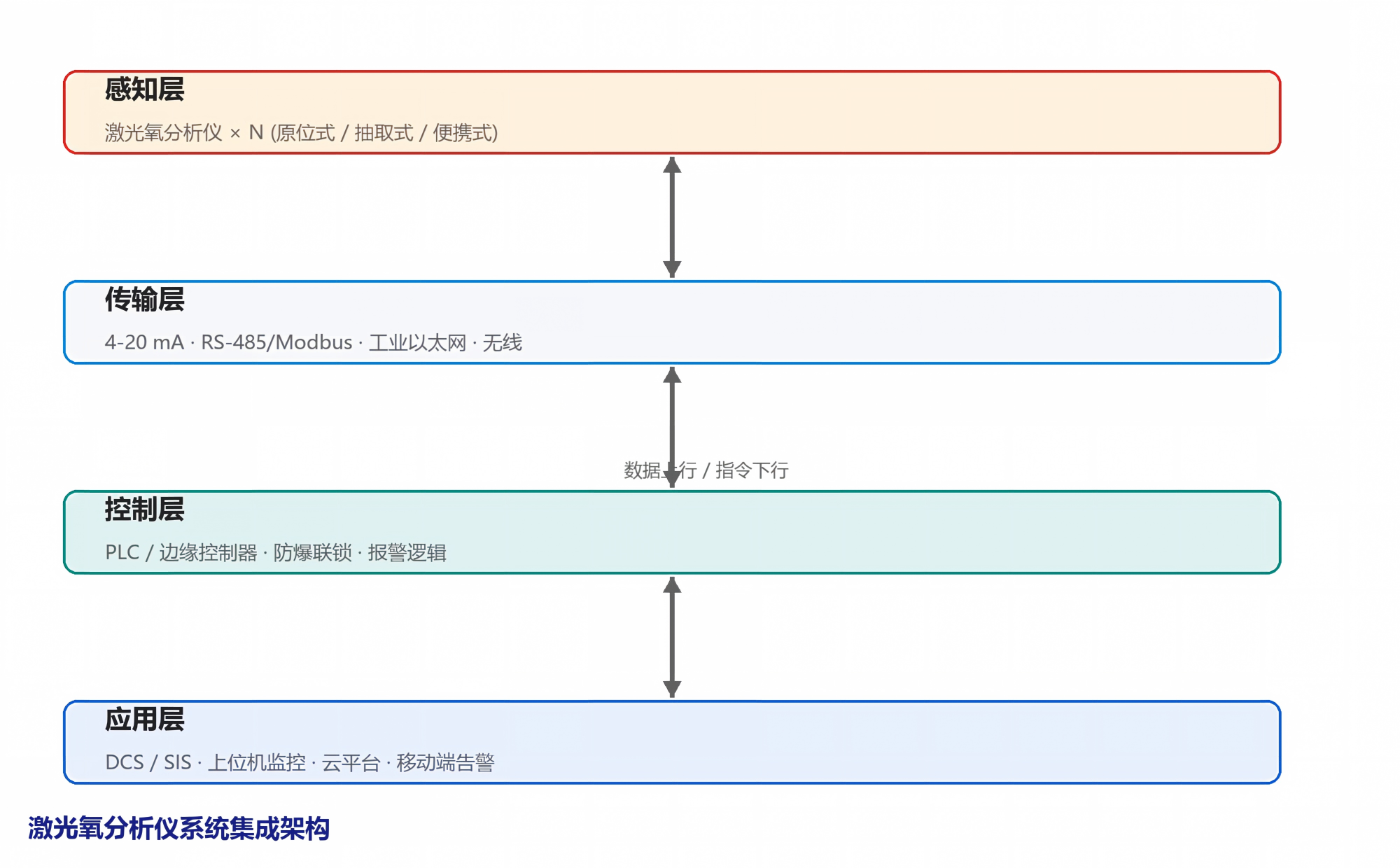

激光氧分析仪系统集成架构

图 5 激光氧分析仪系统集成架构

层级	组成	功能
感知层	原位式 / 抽取式 / 便携式激光氧分析仪	现场氧含量、温度、压力的实时测量与自诊断
传输层	4-20 mA 、 RS-485/Modbus 、工业以太网	测量数据的可靠上送与远程配置
控制层	PLC / 边缘控制器、 SIS 安全联锁	燃烧闭环控制、防爆联锁、报警逻辑
应用层	DCS 、 SIS、 CEMS、云平台、移动端	运行监控、数据分析、告警推送、报表生成

4.2 与 DCS / SIS / CEMS 的对接

系统通过标准工业接口与电厂既有自动化系统无缝集成：

· DCS 对接：氧量信号以 4-20 mA 或 Modbus 接入燃烧控制回路，参与空燃比闭环优化;

· SIS 对接：磨煤机、氢冷系统等安全关键场景的氧量信号接入 SIS，实现超限联锁与紧急停运;

· CEMS 对接：氧量基准数据通过协议接口送入 CEMS，支撑污染物浓度折算与环保报表。

4.3 关键工程保障

· 吹扫与防护：高温、高粉尘测点配置连续吹扫与耐磨、耐腐蚀探头结构，保障光窗清洁；

· 防爆设计：磨煤机、氢冷等危险区域选用 Ex d / Ex ia 防爆等级产品，满足本质安全要求;

· 冗余与诊断：关键测点可配置冗余分析仪，内建自检与故障诊断，故障自动报警并切换；

· 标定与溯源：支持现场单点/两点标定，数据可追溯，满足计量与环保核查要求。

五、技术指标与选型指南

5.1 主要技术指标

指标项	参数	备注
测量原理	TDLAS 可调谐半导体激光吸收光谱	非接触、无消耗件
测量组分	氧₂	可扩展 CO 、 CO₂ 、 H₂O 等
量程	0~25% vol （可定制）	痕量至常量可选
精度	±0.01% vol 或 ±1% FS	按量程配置
响应时间	<1	满足闭环与联锁
零点漂移	<±0.5% FS / 年	免标定运行
防爆等级	Ex d / Ex ia （可选）	危险区域适配
输出接口	4-20 mA 、 RS-485/Modbus 、以太网	DCS/SIS/CEMS 对接
工作温度	-20~60°C（探头可耐高温烟气）	按测点配置
防护等级	IP65 / IP66	户外安装

5.2 选型要点速查

应用场景	推荐形态	关键选型考量	关键指标
锅炉燃烧优化	原位式	高温烟气、快速响应、免维护	响应 <1 s 、耐高温
燃气轮机	原位式	高温高速、快速扫描	响应 <1 s
磨煤机惰化	原位式	防爆、联锁、高粉尘	Ex d 、联锁 <2 s
氢冷系统	在线 + 便携	防爆、置换连续监测	Ex d 、精度 ±0.01%
CFB 锅炉	原位式	高粉尘、耐磨、强吹扫	免维护周期长
CEMS 环保	抽取式	高精度、长期稳定、可追溯	精度 ±0.01%，数据合规

六、应用效益

6.1 综合应用效益

效益维度	具体表现
经济效益	锅炉效率提升、供电煤耗下降 1~3 g/kWh ，年节约燃料成本可观；降低探头更换与维护人力成本
安全效益	磨煤机、氢冷系统氧量在线联锁，从源头杜绝煤粉爆燃与氢爆事故，实现本质安全
环保效益	氧量基准精准， CEMS 折算数据真实合规， NOx 生成降低，支撑超低排放与碳减排
管理效益	在线诊断与数字化输出，支撑智慧电厂少人值守、状态检修与运行精细化管理

激光氧含量分析仪以 TDLAS 技术为核心，凭借原位在线、快速响应、高精度高稳定、低维护长寿命的显著优势，精准契合电力行业在燃烧优化、安全防爆与环保排放三大维度的氧量测量需求。通过覆盖燃煤锅炉、燃气轮机、磨煤机、氢冷系统、CFB 锅炉与 CEMS 六大典型场景的定制化解决方案，并结合四层系统集成架构，可为发电企业提供从现场测点到上层管控的一体化氧量监测能力，助力火电在"双碳"目标下实现高效、安全、绿色的高质量发展。
