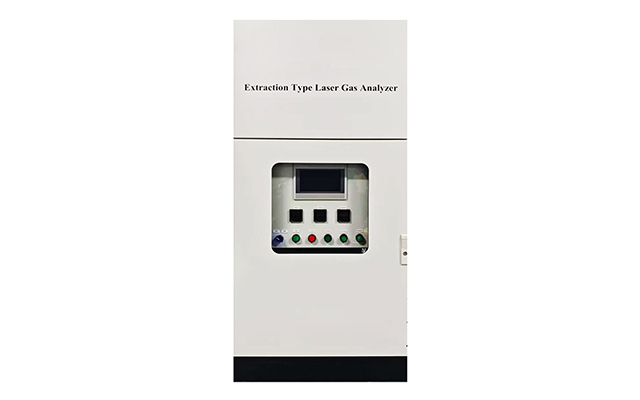

抽取式激光气体分析系统 GW-7042 - 武汉敢为科技有限公司

产品特性

◎ 测量精度高

采用波长调制吸收光谱技术+长光程+差分光谱算法的技术路线，提高了检测精度及灵敏度，不受低频（例如：振动、低频电磁干扰）的噪声影响。

◎ 长光程，吸收强

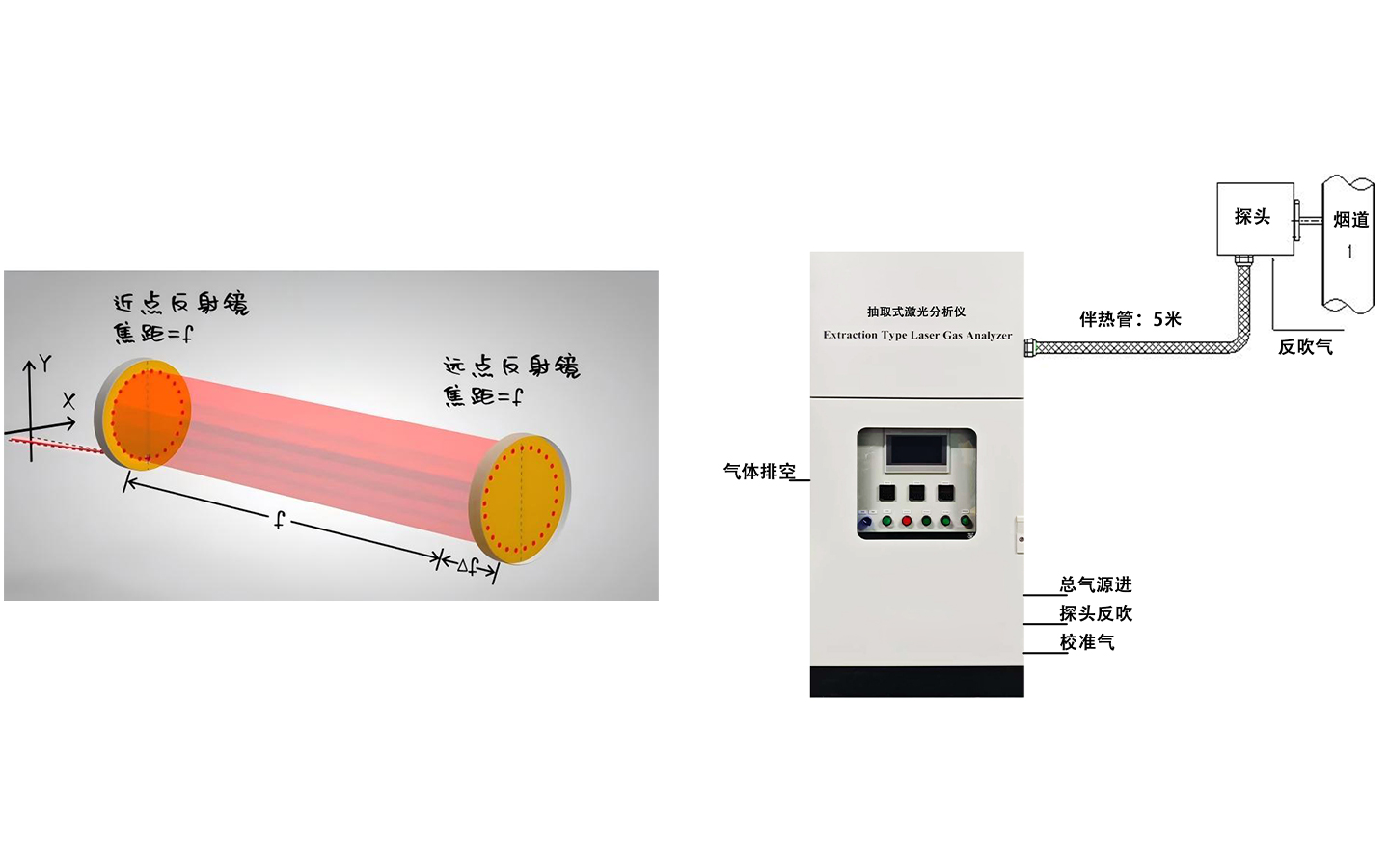

采用了赫利奥特光池，腔长184mm，反射43次，有效光程为8.09米。

◎ 响应速度快

系统采用多次反射气室技术，气室总长为210mm。

相对于传统1.5米气室，体积更小，置换更快。

同时可以使用更低的采样流量，有效避免铵盐结晶。

◎ 易维护

可拆卸式气室，可以不在调整光路的情况下清洁镜片。

反射镜为单独模块化设计，更换镜片无需重新调光。

技术指标

性能参数
气体	量程	分辨率	重复性	精度	漂移
NH₃	0-20mg/m³	0.01mg/m³	≤1%FS	≤1%FS	≤ ±1%FS
HCL	0-100mg/m³	0.01mg/m³	≤1%FS	≤1%FS	≤ ±1%FS
HF	0-100mg/m³	0.01mg/m³	≤1%FS	≤1%FS	≤ ±1%FS
CO	0-1%, 0-100ppm	0.01ppm	≤1%FS	≤1%FS	≤ ±1%FS
CO₂	0-1000ppm	0.01ppm	≤1%FS	≤1%FS	≤ ±1%FS
H₂S	0-2000ppm	0.01ppm	≤1%FS	≤1%FS	≤ ±1%FS
H₂O	0-2000ppm	0.01ppm	≤1%FS	≤1%FS	≤ ±1%FS
功能参数
预加热	60min
工作电压	AC 200V-240 V 50Hz
型号输出	RS232/485/4-20mA最大负载500Ω
继电器输出	浓度超限报警、透过率异常报警等
环境参数
测量光程	8m	采样温度	≤ 500 ℃	样气压力	大气压±5kPa
采样流量	1.0-2.0L/min	环境温度	-30~55℃	采样方式	抽取可定制原位抽取
尺寸	670（W）×450（L）×1400（H）mm			重量	180kg
吹扫气源	0.4~0.6MPa压缩空气			防护等级	IP65

技术原理

核心技术逻辑
1.采样系统从被测环境(烟道、车间等)抽取气体样本，经预处理后送入分析池。
2.激光发射模块输出与目标气体吸收峰匹配的单色激光，穿过分析池内的样本气体。
3.目标气体分子选择性吸收激光能量，接收模块检测透射光强变化。
4.依据朗伯-比尔定律，将光强信号转化为气体浓度值，完成检测。

关键模块与流程
采样预处理模块:包含过滤器、冷凝器、稳压阀等，去除样本中的粉尘、水汽和杂质，保证气体状态稳定。
激光与分析池模块:采用 DFB 半导体激光器，分析池为长光程设计，提升检测灵敏度。
信号与数据处理模块:完成信号放大、滤波，通过算法计算浓度，支持数据输出与存储

技术特点
样本预处理环节可避免恶劣环境对核心部件的影响，适配复杂工况。
长光程分析池设计，检测下限更低，适用于低浓度气体监测。
激光波长精准锁定，抗交叉干扰能力强，测量精度高。

应用场景

广泛应用于众多工业领域气体排放监测和过程控制。
